Montage
Mit dem Schattenfugenprofil Individual lassen sich hochwertige Schattenfugen und indirekte Beleuchtungen entsprechend der von Ihnen gewünschten Breite, Form, Oberfläche und Beleuchtungsvarianten erstellen. Nachfolgend erhalten Sie einen schematischen Überblick über die einzelnen Montageschritte.

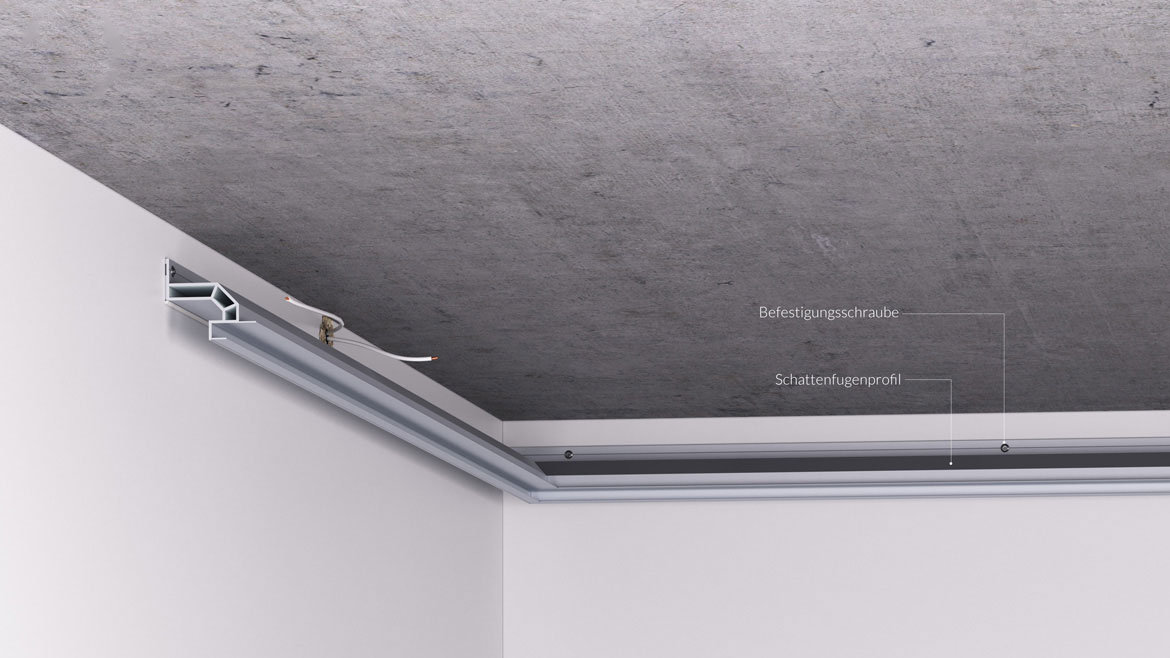

1. Befestigung Schattenfugenprofil
Das Schattenfugenprofil wird im gewünschten Abstand zur Decke umlaufend im Raum an der Wand angebracht. Dazu wird das Profil durch den senkrechten Steg mit Schrauben und Dübeln im Abstand von ca. 100 cm an der Wand befestigt. Dabei ist der Bauphsyskalische Feuchtschutz zu beachten.

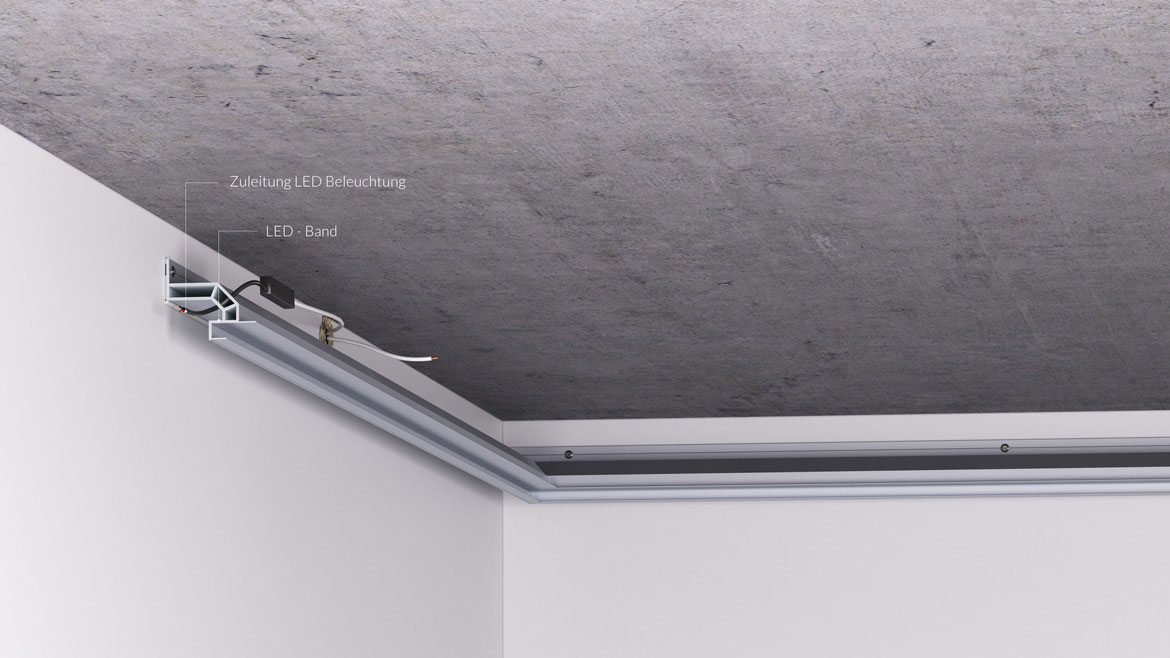

2. Montage LED Beleuchtung
Das Steuerungskabel für das LED-Band wird durch ein gebohrtes Loch durch das Profil in die Schattenfuge gelegt.
Anschließend erfolgt das Anbringen des LED-Bands im Lichtkanal des Schattenfugenprofils.

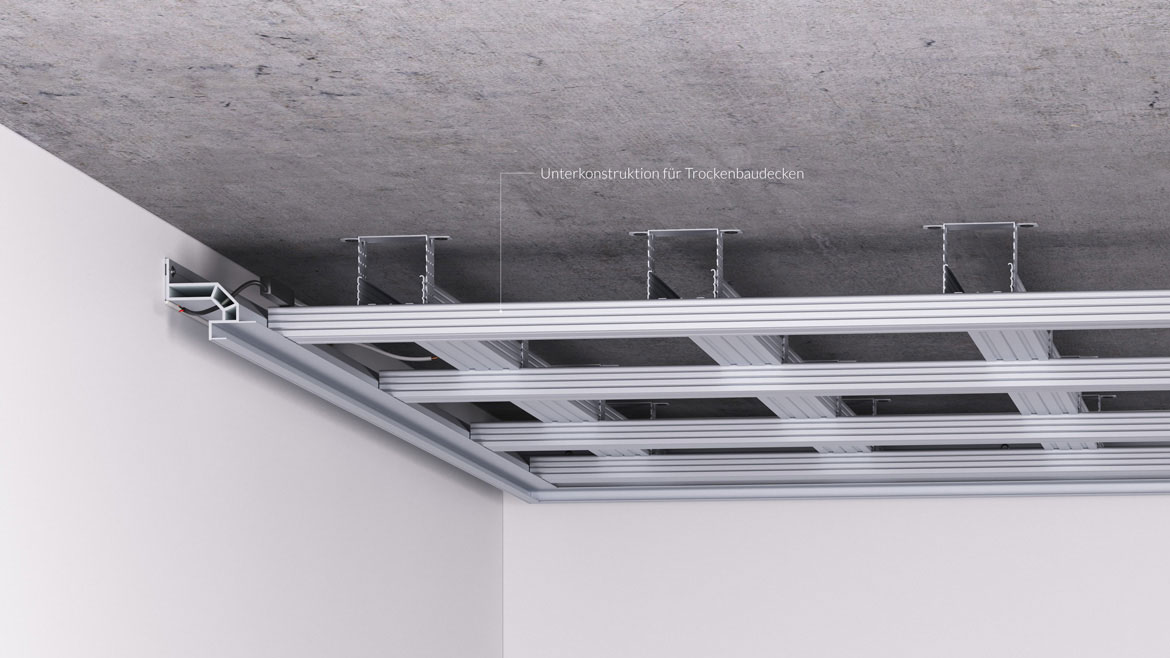

3. Unterkonstruktion
Im nächsten Schritt wird die Unterkonstruktion für die Trockenbaudecke mit entsprechenden Trockenbauprofilen angefertigt. Um Stabilität zu erlangen, liegen die unteren Profile auf dem vorderen, horizontalen Steg des Schattenfugenprofils auf und werden mit diesem verschraubt.

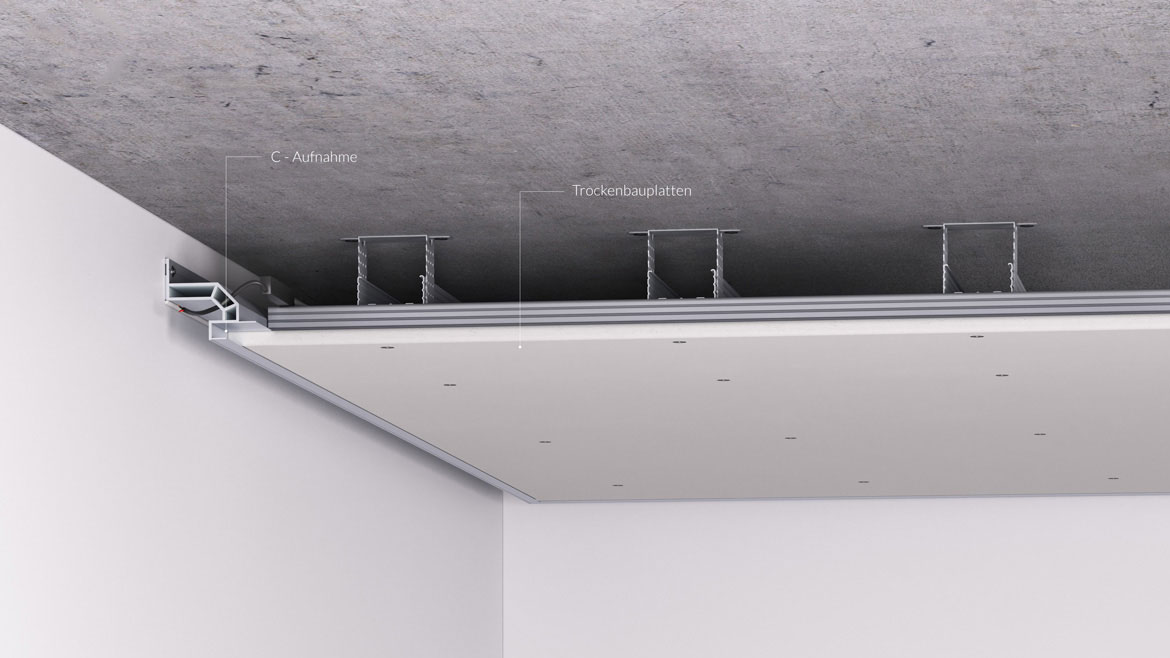

4. Trockenbauplatte
Die Trockenbauplatten werden in die U- Aufnahme des Schattenfugenprofils gesteckt und anschließend am Profil und Unterkonstruktion verschraubt. Wir empfehlen die Trockenbau- Platte am Profil zusätzlich zu verkleben.

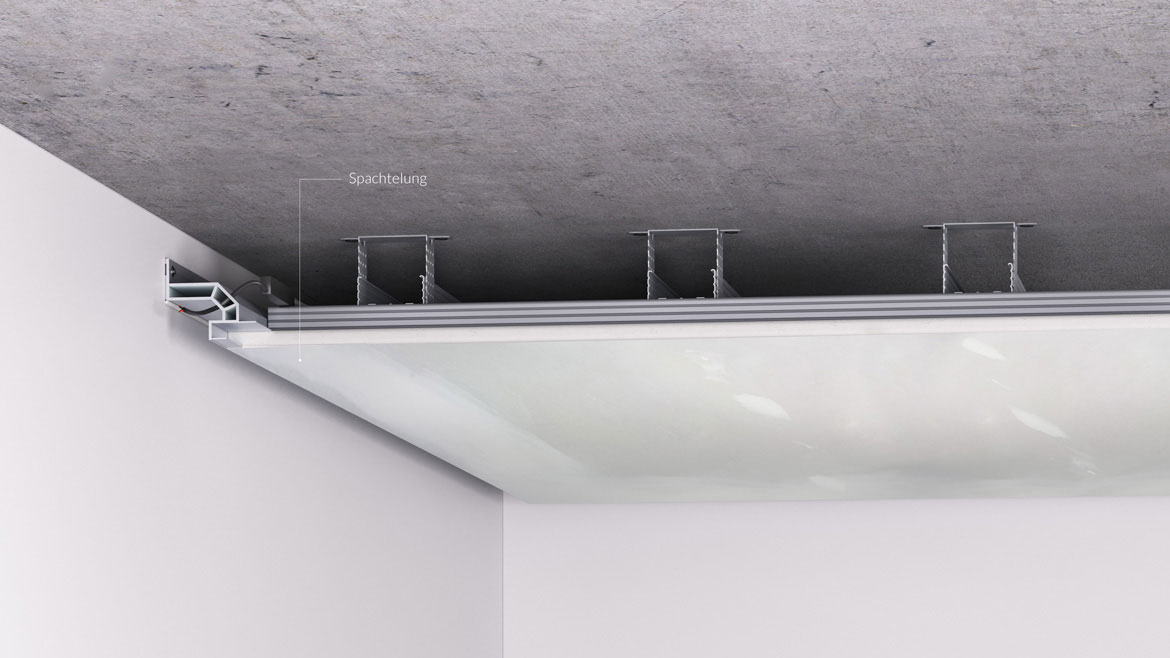

5. Spachtelung
Die Stöße der Trockenbaudecke und die U- Aufnahme des Schattenfugenprofil mit der Spachtelkante werden mit einem Gewebe glatt verspachtelt. Nach dem Trocknungsprozess vervollständigt ein Zwischenschliff mit anschließender Feinspachtelung diesen Arbeitsschritt.

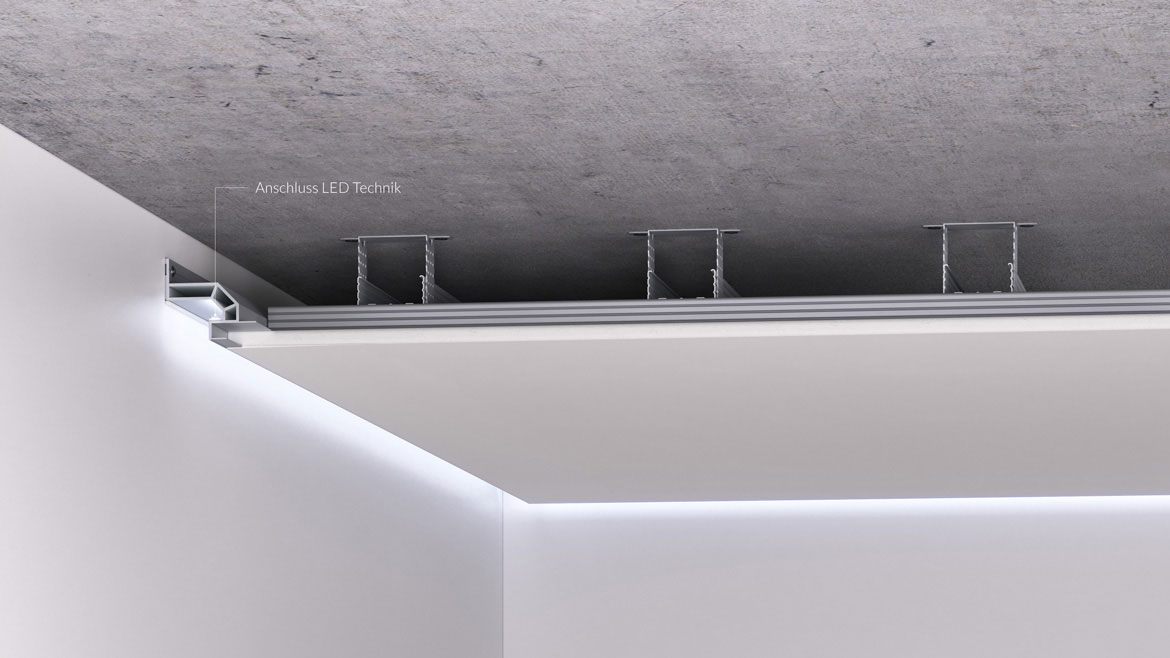

6. Farbliche Gestaltung
Die untere Kante zwischen Schattenfugenprofil und Wand wird mit einer Acrylfuge versehen. In einem weiteren Schritt werden Wand- und Deckenfläche entsprechend farblich gerollt. Anschließend wird die LED Technik an der Zuleitung angeschlossen.
Hinweis zur Montage!
Um Rissbildungen bei der Verspachtelung unserer Profile mit den Trockenbauplatten zu vermeiden, empfehlen wir, die dafür richtige Spachtelmasse laut Hersteller zu verwenden und die Herstellerangaben zu beachten. Wir empfehlen, die Trockenbauplatten in der Aufnahme unserer Profile zusätzlich zu verkleben und mit dem Profil zu verschrauben. Für die Verspachtelung unserer Profile mit den Trockenbauplatten empfehlen wir generell den Einsatz von einem Spachtelgewebe (Bewehrungsstreifen).
Bei der Montage bzw. Befestigung unserer Profile und Systeme an Außen- und Innenwänden (nicht luftdichten Wandbildern) ist der bauphysikalische Feuchteschutz (z.B. vorherige Putz oder Glattstrich, Abdichten der Bohrlöcher usw.) zu beachten. Die Vorschriften dazu werden u.a. in der DIN 18195 Bauwerksabdichtungen sowie in der DIN 4108 (4108-1 - 4108-11) geregelt. Bei der Montage unserer Profile an Wänden empfehlen wir generell die Verklebung auf der Wandfläche und die Einhaltung der dazugehörigen Vorschriften und DIN Normen.
Bitte beachten Sie auch unseren "Hinweis zur Montage" als PDF.
